Công tắc mức rung CAMLogic: Thông số, ứng dụng và cách chọn
Công tắc mức rung CAMLogic là thiết bị phát hiện mức điểm, dùng để nhận biết vật liệu đã chạm đến vị trí lắp đầu dò hay chưa. Tùy model, sản phẩm phục vụ chất lỏng, bột hoặc hạt trong bồn, silo và phễu chứa. Tín hiệu báo mức giúp hệ thống nhận biết tình trạng đầy hoặc cạn để thực hiện cảnh báo và điều khiển phù hợp. Tham khảo dòng thiết bị rung CAMLogic.
Khi tìm mua cảm biến báo mức, điều quan trọng là xác định đúng môi chất, nhiệt độ, kết nối và tín hiệu đầu ra. Chọn đúng cấu hình từ đầu giúp tránh sửa đường ống, thay nguồn cấp hoặc điều chỉnh tủ điện sau khi nhận hàng.
Bài viết này tổng hợp thông tin sản phẩm cùng hướng dẫn chọn sơ bộ cho người mua hàng, kỹ thuật bảo trì và đơn vị tích hợp hệ thống. Nếu đã có thiết bị cần thay, bạn có thể gửi ảnh nhãn và mã hàng đến Tâm Thịnh Phát để yêu cầu kiểm tra và báo giá.
Công tắc mức rung CAMLogic là gì?
Đây là nhóm công tắc báo mức sử dụng đầu dò rung để phát hiện sự có mặt của môi chất tại một điểm. Trong tài liệu tiếng Anh, sản phẩm thường được gọi là “vibrating fork level switch”. CAMLogic có các dòng riêng cho chất rắn và chất lỏng; vì vậy, không nên xem các model là tương đương chỉ vì cùng sử dụng đầu dò âm thoa. Danh mục sản phẩm CAMLogic.
Cần phân biệt hai yêu cầu khác nhau:
Nhu cầu của hệ thống
– Biết bồn đã đầy đến một vị trí chưa
– Biết vật liệu đã xuống dưới mức tối thiểu chưa
– Theo dõi bồn đang đầy bao nhiêu phần trăm
– Theo dõi lượng tồn trong bồn
Loại thông tin cần nhận
– Trạng thái báo mức điểm
– Giá trị đo mức liên tục và quy đổi phù hợp
– Giải pháp đo và tính toán phù hợp với hình học bồn, môi chất
Công tắc báo mức điểm không tự cung cấp toàn bộ thông tin về lượng tồn. Việc xác định đúng nhu cầu ngay từ đầu giúp người mua không kỳ vọng sai về chức năng của cảm biến.
Nguyên lý hoạt động và lợi ích của Công tắc mức rung CAMLogic
Phần tử áp điện kích thích đầu dò âm thoa rung. Khi môi chất tiếp xúc với đầu dò, trạng thái rung thay đổi. Bộ điện tử nhận biết thay đổi này và chuyển tín hiệu đầu ra để báo có hoặc không có vật liệu.
Theo CAMLogic, công nghệ này không cần cơ cấu truyền động quay và không yêu cầu hiệu chuẩn tại hiện trường theo cách của một số công nghệ đo khác. Các đặc điểm đó giúp đơn giản hóa việc đưa thiết bị vào sử dụng khi đã chọn đúng ứng dụng. Nguyên lý và đặc điểm công nghệ rung.
Tuy nhiên, “không cần hiệu chuẩn” không có nghĩa là bỏ qua đối chiếu thông số hay kiểm tra hoạt động. Người vận hành vẫn cần xác nhận tín hiệu tại tủ điều khiển tương ứng đúng với trạng thái vật liệu thực tế.
Một hệ thống báo mức hữu ích phải trả lời được cả hai câu hỏi: cảm biến có nhận biết đúng hay không, và hệ thống sẽ làm gì khi nhận tín hiệu đó? Vì vậy, hãy mô tả rõ yêu cầu cảnh báo, dừng cấp liệu hoặc cho phép vận hành ngay từ bước lập yêu cầu mua hàng.

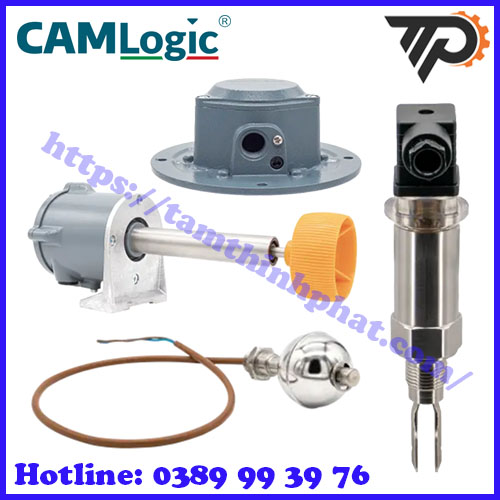

Đại lý CAMLogic tại Việt Nam
Thông số các model công tắc mức rung CAMLogic
Ba model được so sánh trong bài là GVS25, GVL30 và GVL1C. Các thông số dưới đây lấy từ trang sản phẩm của nhà sản xuất, phục vụ chọn sơ bộ.
| Thông số | GVS25 | GVL30 | GVL1C |
| Môi chất | Bột, hạt, chất rắn rời | Chất lỏng | Chất lỏng |
| Ren kết nối | G 1½ BSPP | G ¾ BSPP | Tối thiểu G ½ BSPP |
| Nguồn cấp | 15–260 V AC hoặc 15–80 V DC | 15–260 V AC hoặc 15–80 V DC | 16–32 V DC |
| Ngõ ra | DPDT | DPDT | PNP |
| Nhiệt độ quá trình | −20 đến +70°C | −20 đến +70°C | −30 đến +150°C |
| Nhiệt độ môi trường | −20 đến +70°C | −20 đến +70°C | −20 đến +70°C |
| Thời gian đáp ứng | 0,5–2 giây | 0,5–2 giây | 1 giây |
| Bảo vệ vỏ | IP65 | IP65 | IP65 |
GVS25 cho silo bột và phễu hạt
GVS25 được thiết kế cho chất rắn rời. Hãng công bố khối lượng riêng vật liệu từ 0,2 kg/dm³ và tùy chọn chiều dài đến 3.000 mm. Phần tiếp xúc sản phẩm bằng inox AISI 316L. Chi tiết GVS25.
Khi yêu cầu model này, nên ghi tên vật liệu cụ thể thay vì chỉ ghi “bột”. Ví dụ, người mua có thể bổ sung tài liệu vật liệu, trạng thái khô hay ẩm và hình ảnh phễu. Đây là thông tin đầu vào để đánh giá ứng dụng, không phải bằng chứng rằng mọi loại bột đều dùng được.
GVL30 cho bồn và đường ống chất lỏng
GVL30 có phần tiếp xúc môi chất bằng inox AISI 316L. Nhà sản xuất công bố độ nhớt tối đa 10.000 mm²/s, tương đương 10.000 cSt. Chi tiết GVL30.
Một yêu cầu mua hàng tốt nên nêu rõ chất lỏng là nước, dầu hay dung dịch hóa chất nào. Với dung dịch, hãy cung cấp thêm nồng độ và nhiệt độ. Tên gọi chung “hóa chất” chưa đủ để đánh giá khả năng tương thích vật liệu.
GVL1C cho vị trí lắp gọn
GVL1C có vỏ inox AISI 316L, thiết kế nhỏ gọn và ngõ ra PNP. Dòng tải ngõ ra được công bố là 250 mA. Chi tiết GVL1C.
Nếu đang thay cảm biến có tiếp điểm relay, người mua cần kiểm tra đầu vào điều khiển trước khi chuyển sang PNP. Việc vừa ren lắp không đồng nghĩa với việc có thể đấu thay trực tiếp.
Khi nào cần xem xét phiên bản nhiệt độ cao?
Nếu nhiệt độ ứng dụng vượt giới hạn model đã chọn, cần kiểm tra dòng khác thay vì dùng thiết bị ngoài thông số. Ví dụ, CAMLogic giới thiệu GVL30AT cho chất lỏng với khả năng làm việc đến 200°C. Đây là model riêng, không phải giới hạn nhiệt độ của GVL30 tiêu chuẩn. Thông tin GVL30AT.
Nhiệt độ trong giai đoạn vệ sinh hoặc khởi động cũng cần đưa vào yêu cầu lựa chọn. Đừng chỉ ghi nhiệt độ trung bình trong ca sản xuất.
Ứng dụng thực tế của công tắc mức rung CAMLogic
Nhóm thiết bị rung của CAMLogic được giới thiệu cho các nhiệm vụ báo đầy và báo cạn trong bồn, silo và đường ống. Ứng dụng tổng quan của hãng.
Các tình huống dưới đây là ví dụ thiết kế để làm rõ yêu cầu mua hàng, không phải hồ sơ dự án đã triển khai.
Báo đầy khi nạp vật liệu
Một phễu trung gian nhận vật liệu từ công đoạn trước cần tín hiệu khi đạt mức nạp cho phép. Yêu cầu gửi nhà cung cấp nên nêu vị trí báo, loại vật liệu và hành động mong muốn của hệ thống.
Ví dụ: “Khi vật liệu chạm điểm báo cao, cần gửi tín hiệu về tủ để dừng cấp liệu”. Cách mô tả này rõ hơn yêu cầu đơn giản “cần cảm biến báo đầy”. Đội thiết kế còn phải xác định thời gian dừng và lượng vật liệu tiếp tục đi vào sau lệnh dừng.
Báo cạn để chủ động bổ sung nguyên liệu
Một phễu cấp liệu có thể cần cảnh báo trước khi hết vật liệu để nhân viên chuẩn bị nạp thêm. Trong yêu cầu này, cần phân biệt “báo sắp hết để nhắc người vận hành” và “báo hết để dừng công đoạn”.
Hai mục đích có thể dẫn đến vị trí lắp và cách xử lý tín hiệu khác nhau. Vì vậy, người mua nên thống nhất chức năng với bộ phận vận hành trước khi chốt cấu hình.
Giám sát mức thấp trong bồn cấp cho bơm
Nếu mục tiêu là hỗ trợ bảo vệ bơm, hãy mô tả rõ mức thấp cần phát hiện và điều kiện cho phép khởi động lại. Chỉ mua một công tắc mức chưa tạo thành một hệ thống bảo vệ hoàn chỉnh.
Cần có thiết kế điều khiển phù hợp và thử chức năng sau khi lắp. Đặc biệt, không nên tự đặt lại hệ thống chỉ vì cảm biến vừa chuyển trạng thái nếu quy trình vận hành yêu cầu xác nhận khác.
Thay thế cảm biến trên thiết bị hiện hữu
Khi thiết bị cũ hỏng, ảnh mặt trước thường chưa đủ. Hãy chụp rõ nhãn, đầu kết nối, vị trí lắp và mã trên tài liệu cũ nếu có.
Nếu cảm biến trước đây thường xuyên báo sai, nên nêu vấn đề đó trong yêu cầu. Đặt lại đúng mã cũ có thể thuận tiện về lắp đặt, nhưng vẫn cần xem xét nguyên nhân vận hành chưa ổn định.
Cách chọn công tắc mức rung CAMLogic đúng cấu hình
1. Xác định môi chất và điều kiện bất lợi
Hãy cung cấp tên môi chất, trạng thái sử dụng và thông tin liên quan sẵn có. Với bột, có thể gửi khối lượng riêng và mô tả độ ẩm. Với chất lỏng, có thể gửi độ nhớt, nồng độ và bảng dữ liệu vật liệu.
Ngoài điều kiện bình thường, hãy ghi lại các tình huống khác biệt: đổi nguyên liệu, vệ sinh, nhiệt độ tăng hoặc sản phẩm lưu trong bồn lâu. Danh sách này giúp người tư vấn biết cần kiểm tra những giới hạn nào.
2. Phân biệt nhiệt độ quá trình và nhiệt độ môi trường
Nhiệt độ môi chất tại đầu dò và nhiệt độ quanh vỏ điện tử là hai thông tin riêng. Bảng thông số phía trên cho thấy chúng không phải lúc nào cũng có cùng giới hạn.
Trong yêu cầu báo giá, nên tạo hai dòng riêng để tránh hiểu nhầm. Nếu chưa đo được, hãy ghi “chưa xác định” và bổ sung sau, thay vì tự ước lượng thành thông số chắc chắn.
3. Đối chiếu ren, mặt bích và chiều dài
Cần biết kiểu kết nối, kích thước và không gian lắp thực tế. Nếu dùng bản vẽ, hãy đánh dấu vị trí đầu dò cần tiếp xúc với môi chất.
Với yêu cầu thay thế, nên gửi cả kích thước cổ lắp và phần nhô vào trong bồn. Đừng chỉ dựa vào kích thước nhìn thấy bên ngoài.
4. Kiểm tra nguồn cấp và tín hiệu đầu ra
GVS25, GVL30 và GVL1C có khác biệt điện như bảng so sánh. Trước khi đặt hàng, hãy đối chiếu nguồn có sẵn và loại đầu vào của bộ điều khiển.
Nếu không nắm sơ đồ điện, người mua có thể gửi ảnh nhãn thiết bị cũ và chuyển yêu cầu xác nhận cho kỹ thuật phụ trách tủ. Cách này giảm nguy cơ chọn sản phẩm đúng chức năng nhưng không phù hợp hệ thống.
5. Xác nhận yêu cầu chứng nhận
Đối với ứng dụng có yêu cầu riêng, hãy nêu rõ tiêu chuẩn hoặc hồ sơ mà dự án cần. Không nên suy ra mọi cấu hình đều đáp ứng chỉ từ tên hãng hay biểu tượng trên một trang giới thiệu.
Người mua nên yêu cầu đối chiếu tài liệu của đúng mã hàng trước khi xác nhận đơn. Nếu có yêu cầu vệ sinh, khu vực bụi hoặc môi trường đặc biệt, hãy ghi ngay từ đầu.
Lắp đặt, kiểm tra và theo dõi hoạt động – Công tắc mức rung CAMLogic
CAMLogic hướng dẫn kiểm tra thiết bị trước khi lắp, đọc thông số nguồn cấp, nhiệt độ, kết nối và hướng lắp. Hãng cũng lưu ý đóng nắp đúng cách và chọn đầu siết cáp phù hợp để hạn chế nước xâm nhập. Hướng dẫn lắp đặt, Hỗ trợ kỹ thuật.
Để bàn giao dễ kiểm tra, có thể chuẩn bị một phiếu ghi nhận gồm mã thiết bị, vị trí lắp, người thực hiện và kết quả thử. Quy trình thử phải theo hướng dẫn model và quy trình của nhà máy.
Những câu hỏi cần xác nhận khi nghiệm thu gồm:
– Trạng thái trên tủ có khớp với tình trạng vật liệu tại điểm báo không?
– Hệ thống có thực hiện đúng hành động đã thống nhất không?
– Khi xuất hiện cảnh báo, người vận hành có biết cần xử lý gì không?
– Hồ sơ đấu nối và mã thiết bị có được lưu để phục vụ bảo trì không?
Đây là gợi ý tổ chức nghiệm thu, không thay thế hướng dẫn đấu dây hoặc quy trình kỹ thuật của nhà sản xuất.
CAMLogic Việt Nam
Báo giá công tắc mức rung CAMLogic
Một yêu cầu báo giá rõ ràng giúp giảm số lần trao đổi và thuận tiện so sánh các phương án. Trước khi hỏi giá, hãy chuẩn bị mã model nếu đã biết, số lượng và yêu cầu thời gian nhận hàng.
Nếu chưa có mã, bạn có thể dùng mẫu sau:
| Nội dung | Thông tin cần cung cấp |
| Môi chất | Tên, trạng thái, nồng độ hoặc đặc tính liên quan |
| Chức năng | Báo đầy, báo cạn hoặc mức trung gian |
| Nhiệt độ | Quá trình, môi trường, vệ sinh nếu có |
| Áp suất | Điều kiện làm việc và giới hạn thiết kế liên quan |
| Kết nối | Ren hoặc mặt bích, kích thước, chiều dài |
| Điện | Nguồn cấp và yêu cầu ngõ ra |
| Số lượng | Số bộ cần mua, phụ kiện nếu có |
| Hồ sơ | Chứng từ và chứng nhận dự án yêu cầu |
Khi so sánh báo giá, nên kiểm tra cùng một mã cấu hình và phạm vi cung cấp. Đồng thời, làm rõ thuế, vận chuyển, phụ kiện, thời gian giao hàng và điều kiện bảo hành. Một dòng tên “CAMLogic GVL30” có thể chưa mô tả hết nội dung cần xác nhận trong đơn mua.
Tâm Thịnh Phát – Đại Lý CAMLogic Việt Nam
Tâm Thịnh Phát chuyên cung cấp công tắc mức rung CAMLogic chính hãng tại Việt Nam, phục vụ các nhà máy, nhà thầu cơ điện, đơn vị OEM và hệ thống tự động hóa công nghiệp.
Cam Kết Của Tâm Thịnh Phát
– Cung cấp sản phẩm CAMLogic chính hãng.
– Hỗ trợ kiểm tra model.
– Tư vấn thiết bị theo ứng dụng.
– Báo giá nhanh chóng.
– Cung cấp CO, CQ theo yêu cầu.
– Hỗ trợ chứng từ nhập khẩu.
– Giao hàng trên toàn quốc.
– Hỗ trợ kỹ thuật sau bán hàng.
Câu hỏi thường gặp về công tắc mức rung CAMLogic
GVS25, GVL30 và GVL1C khác nhau ở điểm nào?
Khác biệt cần kiểm tra trước hết là môi chất, kết nối, nguồn cấp và ngõ ra. Bảng thông số trong bài giúp đối chiếu nhanh; sau đó cần xác nhận mã cấu hình cụ thể.
Công tắc mức rung CAMLogic có đo mức liên tục không?
Các model được đề cập là công tắc mức điểm. Nếu cần giá trị phần trăm đầy hoặc chiều cao vật liệu, hãy nêu rõ yêu cầu để chọn giải pháp đo liên tục phù hợp.
Có nên chọn model chỉ dựa vào giá?
Nên kiểm tra tính phù hợp trước khi so giá. Chi phí phát sinh do thay kết nối, sửa tủ điện hoặc đặt lại hàng có thể làm phương án ban đầu không còn thuận tiện.
Công tắc mức rung CAMLogic có dùng được cho mọi hóa chất không?
Không nên mặc định như vậy. Cần kiểm tra môi chất cụ thể, nồng độ, nhiệt độ và vật liệu tiếp xúc của cấu hình được đề xuất.
Thay một model bằng model khác có cần kiểm tra lại không?
Có. Hãy đối chiếu cơ khí, điện và điều kiện sử dụng. Cùng chức năng báo mức không đồng nghĩa với việc thay trực tiếp được.
Công tắc mức rung CAMLogic có cần hiệu chuẩn trước khi dùng không?
CAMLogic giới thiệu công nghệ rung này không cần hiệu chuẩn tại hiện trường. Tuy nhiên, vẫn cần lắp đúng hướng dẫn và thử chức năng của toàn hệ thống trước khi bàn giao. Giới thiệu công nghệ của hãng.
Không đọc được mã trên nhãn thì làm thế nào?
Hãy gửi ảnh rõ nhất có thể cùng tài liệu cũ, ảnh kết nối và mô tả ứng dụng. Không nên tự đoán ký tự còn thiếu để đặt hàng.
Giá và thời gian giao hàng là bao nhiêu?
Cần xác nhận theo cấu hình, số lượng và yêu cầu đơn hàng. Liên hệ Tâm Thịnh Phát với thông tin cụ thể để yêu cầu báo giá và thời gian giao phù hợp.
