Cảm biến quang điện Dietz Sensortechnik: Phân loại, ứng dụng và báo giá
Cảm biến quang điện Dietz Sensortechnik phục vụ phát hiện vật thể trong hệ thống tự động hóa. Hãng có các lựa chọn thu–phát, phản xạ gương và phản xạ khuếch tán, với nguồn sáng hồng ngoại, ánh sáng đỏ hoặc laser tùy dòng. Danh mục cảm biến quang điện Dietz.
Để chọn đúng cảm biến, cần biết vật cần phát hiện, khoảng cách lắp và yêu cầu tín hiệu của tủ điều khiển. Một model phù hợp về kích thước vẫn có thể chưa đáp ứng điều kiện phát hiện hoặc đấu nối.
Bài viết giúp phân biệt các nhóm cảm biến, chuẩn bị thông tin kỹ thuật và gửi yêu cầu báo giá đến Tâm Thịnh Phát. Nếu đang thay cảm biến cũ, hãy ưu tiên cung cấp mã đầy đủ cùng ảnh nhãn thiết bị.
Tổng quan về Dietz Sensortechnik
Dietz Sensortechnik giới thiệu các giải pháp cảm biến cho chế tạo máy, tự động hóa công nghiệp, ngành ô tô, robot và hệ thống cấp phôi, lắp ráp. Danh mục có cảm biến quang, cảm biến dạng chữ U, dạng khung, sợi quang và các nhóm cảm biến khác. Thông tin Dietz Sensortechnik.
Trong phạm vi bài này, nội dung tập trung vào công nghệ quang học. Không nên coi mọi cảm biến của hãng là cảm biến quang, vì các nhóm cảm ứng, điện dung hoặc siêu âm sử dụng nguyên lý khác.
Cảm biến quang điện Dietz Sensortechnik hoạt động như thế nào?
Bộ phát tạo ánh sáng và bộ thu tiếp nhận tín hiệu quang. Mạch điện tử xử lý sự thay đổi tín hiệu để chuyển trạng thái ngõ ra. Cách bố trí bộ phát, bộ thu và đường đi của ánh sáng quyết định nguyên lý phát hiện.
Trong ứng dụng thực tế, cần phân biệt việc phát hiện có vật với đo khoảng cách hoặc nhận biết màu. Không phải cảm biến quang bất kỳ đều thực hiện được cả ba nhiệm vụ. Yêu cầu mua hàng nên mô tả kết quả cần nhận, thay vì chỉ ghi “cảm biến quang”.
Phân loại cảm biến quang điện Dietz Sensortechnik
Cảm biến thu–phát độc lập
Bộ phát và bộ thu đặt đối diện nhau. Vật đi qua làm thay đổi lượng ánh sáng tới bộ thu, từ đó tạo tín hiệu phát hiện. Khi chọn kiểu này, cần chuẩn bị vị trí lắp và đấu nối cho cả hai phía.
Cảm biến phản xạ gương
Bộ phát và bộ thu nằm trong cùng thân; gương phản xạ đặt đối diện để đưa ánh sáng trở về. Người mua cần xác nhận loại gương, khoảng cách và phạm vi phụ kiện khi đặt hàng.
Cảm biến phản xạ khuếch tán
Ánh sáng phản xạ trực tiếp từ vật trở về cảm biến. Khi đánh giá ứng dụng, cần lưu ý màu sắc, bề mặt và nền phía sau vật. Có thể cần phiên bản với chức năng xử lý nền phù hợp.
Ba nguyên lý trên là kiến thức chung của cảm biến quang; Dietz có các nhóm tương ứng trong danh mục. Tham khảo phân loại của Dietz và giải thích nguyên lý của nhà sản xuất cảm biến Baumer.
Cảm biến quang dạng chữ U
Cảm biến dạng chữ U tích hợp bộ phát, bộ thu và điện tử trong một thân chung. Nhờ bố trí này, việc lắp không cần căn chỉnh hai thiết bị rời. Dietz nêu ứng dụng phát hiện, đếm vật, kiểm tra vị trí và nhận biết nhãn trên vật liệu nền. Cảm biến chữ U Dietz.
Khi yêu cầu loại này, hãy gửi chiều rộng khe cần dùng, độ sâu đưa vật vào và kích thước vật nhỏ nhất. Chụp ảnh vị trí lắp sẽ giúp đối chiếu hình học thuận tiện hơn.
Cảm biến quang dạng khung
Cảm biến dạng khung dùng nhiều phần tử phát và thu hồng ngoại ở hai phía đối diện để tạo vùng phát hiện. Dietz giới thiệu ứng dụng giám sát chi tiết rơi tự do, kiểm tra đẩy sản phẩm và kiểm soát cấp phôi. Cảm biến khung Dietz.
Với chi tiết rơi qua một vùng thay vì đi theo một đường cố định, người mua nên cung cấp kích thước vùng cần giám sát và quỹ đạo dự kiến. Không chỉ gửi kích thước bên ngoài của khung.
Sợi quang và bộ khuếch đại
Dietz có sợi quang thủy tinh hoặc nhựa, kết hợp bộ khuếch đại phù hợp. Đây là nhóm được hãng giới thiệu cho vị trí chật hẹp và các điều kiện môi trường khó. Phạm vi phát hiện còn phụ thuộc vào bộ khuếch đại và cấu hình đầu quang. Sợi quang và bộ khuếch đại Dietz.
Khi thay thế, hãy gửi mã của cả sợi quang và amplifier nếu có. Không nên mặc định đầu sợi quang bất kỳ đều ghép được với bộ khuếch đại đang dùng.

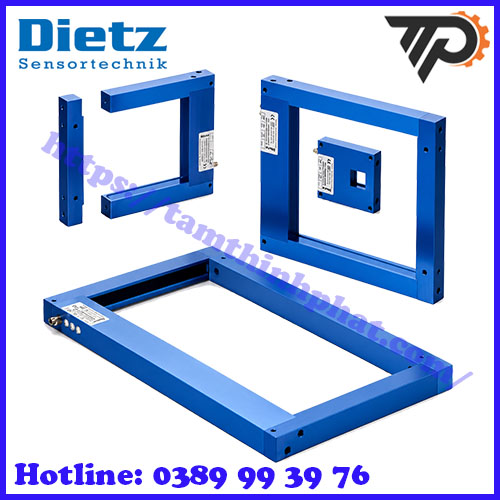

Đại lý Dietz Sensortechnik tại Việt Nam
Bảng chọn nhóm cảm biến quang điện Dietz Sensortechnik theo yêu cầu sơ bộ
| Yêu cầu cần làm rõ | Nhóm có thể xem xét | Dữ liệu nên bổ sung |
| Vật đi qua đường tia, lắp được hai phía | Thu–phát độc lập | Khoảng cách và vị trí bộ phát, bộ thu |
| Có chỗ đặt gương đối diện | Phản xạ gương | Loại vật, khoảng cách và gương |
| Muốn phát hiện trực tiếp từ một phía | Phản xạ khuếch tán | Màu, bề mặt, nền và khoảng cách |
| Vật đi qua khe cố định | Dạng chữ U | Kích thước khe, độ sâu và vật nhỏ nhất |
| Chi tiết đi qua một vùng | Dạng khung | Vùng phát hiện và quỹ đạo vật |
| Điểm phát hiện có không gian hạn chế | Sợi quang | Đầu quang, đường đi sợi và amplifier |
Đây là bảng định hướng từ các nguyên lý đã trình bày, không phải kết luận chọn model. Cần kiểm tra với mẫu vật và điều kiện máy thực tế trước khi chốt phương án.
Ứng dụng của cảm biến quang điện Dietz Sensortechnik trong máy móc và dây chuyền
Các tình huống dưới đây minh họa cách chuẩn bị yêu cầu kỹ thuật, không phải hồ sơ dự án đã triển khai tại Tâm Thịnh Phát.
Phát hiện và đếm sản phẩm trên băng tải
Yêu cầu nên nêu kích thước vật nhỏ nhất, tốc độ băng và khoảng cách giữa hai sản phẩm liên tiếp. Nếu vật có nhiều màu hoặc bề mặt bóng, hãy gửi ảnh các biến thể thay vì chỉ một mẫu thuận lợi.
Cần phân biệt “có sản phẩm tại vị trí” với “đếm chính xác từng sản phẩm”. Với bài toán đếm, hệ thống còn phải nhận được từng lần chuyển trạng thái riêng biệt.
Kiểm tra cấp phôi và chi tiết rơi
Khi cần xác nhận một chi tiết đã đi qua, hãy mô tả đường di chuyển và khả năng lệch vị trí. Có thể gửi video ngắn của công đoạn để người tư vấn hiểu cách vật xuất hiện trong vùng phát hiện.
Nếu nhiều chi tiết có thể đi sát hoặc chồng nhau, cần nêu rõ ngay từ đầu. Việc phát hiện một lần che tia chưa chắc đồng nghĩa với đếm được từng chi tiết riêng.
Nhận biết nhãn và vật liệu mỏng
Đối với máy dán nhãn, hãy cung cấp mẫu nhãn và lớp nền, bao gồm cả phiên bản trong suốt nếu có. Không nên suy ra một cảm biến phát hiện nhãn giấy sẽ làm việc tương tự với mọi vật liệu khác.
Dữ liệu mẫu giúp đánh giá phương án theo độ tương phản hoặc khả năng truyền sáng thực tế. Nếu ứng dụng thay đổi vật liệu thường xuyên, cần ghi cả trường hợp khó nhất.
Cách chọn cảm biến quang điện Dietz Sensortechnik
Xác định vật cần phát hiện
Nên ghi vật liệu, kích thước, màu, độ bóng và độ trong suốt. Nếu vật có lỗ hoặc hình dạng không đều, hãy đánh dấu phần mà cảm biến cần nhận biết.
Một mô tả như “đếm nắp nhựa đen đi qua máng” hữu ích hơn “cảm biến cho máy đóng gói”, nhưng vẫn cần thêm kích thước và tốc độ để lựa chọn.
Đo khoảng cách và kiểm tra không gian lắp
Cung cấp khoảng cách từ cảm biến đến vật, hoặc khoảng cách giữa bộ phát và bộ thu. Với loại chữ U và dạng khung, cần kích thước vùng vật thực sự đi qua.
Khi thay thế, hãy chụp cả vị trí bắt vít, hướng mặt quang và đầu cắm. Hai cảm biến cùng hình dáng có thể khác hướng phát hiện hoặc cách bố trí kết nối.
Đối chiếu nguồn cấp và ngõ ra
Điện áp, PNP/NPN, chức năng chuyển mạch và sơ đồ chân phải kiểm tra theo mã cụ thể. Không thể kết luận toàn bộ cảm biến Dietz dùng cùng nguồn hoặc cùng ngõ ra.
Nếu chưa nắm thông tin tủ điện, hãy gửi sơ đồ của cảm biến cũ cho kỹ thuật phụ trách. Cần xác nhận khả năng tương thích trước khi đổi model, thay vì chỉ dựa vào việc đầu cắm vừa nhau.
Kiểm tra tốc độ phát hiện
Đối với vật nhỏ hoặc di chuyển nhanh, hãy cung cấp tốc độ và kích thước theo hướng chuyển động. Ngoài đáp ứng của cảm biến, cần kiểm tra khả năng tiếp nhận tín hiệu của bộ điều khiển.
Không nên tự đặt một tần số chuyển mạch chung cho cả dòng sản phẩm. Hãy đối chiếu dữ liệu của model được đề xuất với yêu cầu máy.
Mô tả môi trường và điều kiện vệ sinh
Thông tin về bụi, hơi dầu, nước, ánh sáng và nhiệt độ giúp xác định các điều kiện cần đánh giá. Nếu máy có quy trình vệ sinh định kỳ, nên gửi cả phương pháp vệ sinh.
Không dùng thông số chịu nhiệt của một đầu sợi quang để suy ra giới hạn của bộ khuếch đại. Các thành phần của một hệ thống có thể có điều kiện sử dụng khác nhau.
Thông số cần xác nhận trước khi đặt hàng – Cảm biến quang điện Dietz Sensortechnik
| Hạng mục | Thông tin cần đối chiếu |
| Nhận dạng | Model đầy đủ, mã đặt hàng |
| Nguyên lý | Thu–phát, phản xạ gương, khuếch tán hoặc loại chuyên dụng |
| Vùng phát hiện | Khoảng cách, khe chữ U hoặc kích thước khung |
| Vật chuẩn | Đối tượng và điều kiện dùng để công bố khoảng cách |
| Điện | Nguồn cấp, ngõ ra, chức năng chuyển mạch |
| Tốc độ | Thời gian đáp ứng hoặc tần số chuyển mạch |
| Kết nối | Loại cáp, đầu cắm và sơ đồ chân |
| Cơ khí | Kích thước thân, hướng quang và kiểu gá |
| Môi trường | Nhiệt độ, cấp bảo vệ và yêu cầu riêng |
| Phụ kiện | Gương, cáp, giá đỡ, bộ phát hoặc amplifier nếu cần |
Lắp đặt và kiểm tra hoạt động cảm biến quang điện Dietz Sensortechnik
Sau khi chọn đúng model, cần đọc hướng dẫn thiết bị, đối chiếu đấu nối và thử với mẫu vật thực tế. Nên kiểm tra cả trạng thái có vật, không có vật và các biến thể thường gặp trong sản xuất.
Dietz yêu cầu công việc lắp và đấu điện do kỹ thuật được đào tạo, được phép thực hiện khi thiết bị đã ngắt điện. Hãng cũng phân biệt cảm biến thông thường với sản phẩm được chỉ định rõ cho bảo vệ con người. Không dùng cảm biến phát hiện vật thông thường thay thiết bị an toàn chuyên dụng.
Khi cần hỗ trợ vì cảm biến báo sai, nên ghi lại thời điểm xảy ra, loại sản phẩm, trạng thái đèn và tín hiệu trên tủ. Các dữ liệu này giúp trao đổi cụ thể hơn so với mô tả chung “cảm biến không chạy”.

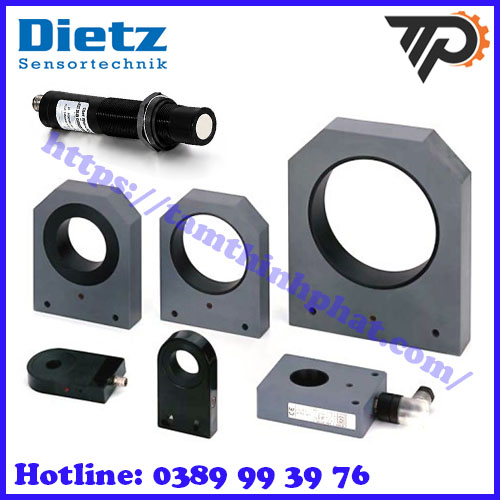

Dietz Sensortechnik Việt Nam
Tâm Thịnh Phát – Đại Lý Dietz Sensortechnik tại Việt Nam
Tâm Thịnh Phát chuyên cung cấp cảm biến quang điện Dietz Sensortechnik chính hãng tại Việt Nam, phục vụ các nhà máy, nhà thầu cơ điện, đơn vị OEM và hệ thống tự động hóa công nghiệp.
Cam Kết Của Chúng tôi
– Cung cấp sản phẩm Dietz Sensortechnik chính hãng.
– Hỗ trợ kiểm tra model.
– Tư vấn thiết bị theo ứng dụng.
– Báo giá nhanh chóng.
– Cung cấp CO, CQ theo yêu cầu.
– Hỗ trợ chứng từ nhập khẩu.
– Giao hàng trên toàn quốc.
– Hỗ trợ kỹ thuật sau bán hàng.
Câu hỏi thường gặp
Cảm biến quang điện Dietz Sensortechnik có phát hiện vật phi kim không?
Nguyên lý quang học không chỉ dành cho kim loại. Tuy nhiên, phải kiểm tra khả năng phát hiện theo vật mẫu, bề mặt và cấu hình ứng dụng. Nguyên lý cảm biến quang của hãng.
Có cần gương phản xạ cho mọi cảm biến quang điện Dietz Sensortechnik không?
Không. Loại phản xạ gương cần gương phù hợp; loại thu–phát có hai phía phát và thu, còn khuếch tán nhận ánh sáng phản xạ từ vật.
Có thể dùng chung một cảm biến quang điện Dietz Sensortechnik cho nhãn giấy và nhãn trong suốt không?
Cần kiểm tra trên các mẫu thực tế và đúng model. Không nên cam kết dùng chung chỉ từ tên gọi “cảm biến nhãn”.
Chỉ cần cùng nguồn 24 V là thay được cảm biến không?
Chưa đủ. Cần đối chiếu nguyên lý, khoảng cách, ngõ ra, chức năng chuyển mạch, kết nối và kích thước. Không mặc định model đang xét hỗ trợ 24 V nếu chưa đọc datasheet.
Cảm biến quang điện Dietz Sensortechnik dạng khung có phải màn quang an toàn không?
Không thể suy ra từ hình dáng hoặc số tia. Chỉ dùng cho bảo vệ con người khi sản phẩm được chỉ định rõ cho chức năng đó và đáp ứng yêu cầu ứng dụng. Phân biệt của Dietz.
Giá và thời gian giao cảm biến là bao nhiêu?
Cần xác nhận theo model, số lượng và phạm vi phụ kiện. Gửi mã đầy đủ hoặc ảnh nhãn đến Tâm Thịnh Phát để yêu cầu báo giá cụ thể.
